หนังสือ วงจรไฟฟ้า (Wiring Diaram) รถยนต์ TOYOTA COROLLA FIELDER 2000-8 ถึง 2004-4

รหัสสินค้า : TYJ-130

รุ่น : หนังสือ วงจรไฟฟ้า (Wiring Diaram) รถยนต์ TOYOTA COROLLA FIELDER 2000-8 ถึง 2004-4

เครื่องยนต์ (Engine) :  2NZ-FE  ก่อนปี '02-9  ปลั๊ก 3 ปลั๊ก 2 ชั้น 26p 16p 22p

               : 2NZ-FE  ปี'02-9 ขึ้นไป ปลั๊ก 4 ปลั๊ก 4ชั้น 34p 35p 35p 31p

      : 1NZ-FE ก่อนปี '02-9 ปลั๊ก 3 ปลั๊ก 2ชั้น 26p 16p 22p

               : 1NZ-FE ปี'02-9 ขึ้นไป ปลั๊ก 4 ปลั๊ก 4 ชั้น 34p 35p 35p 31p

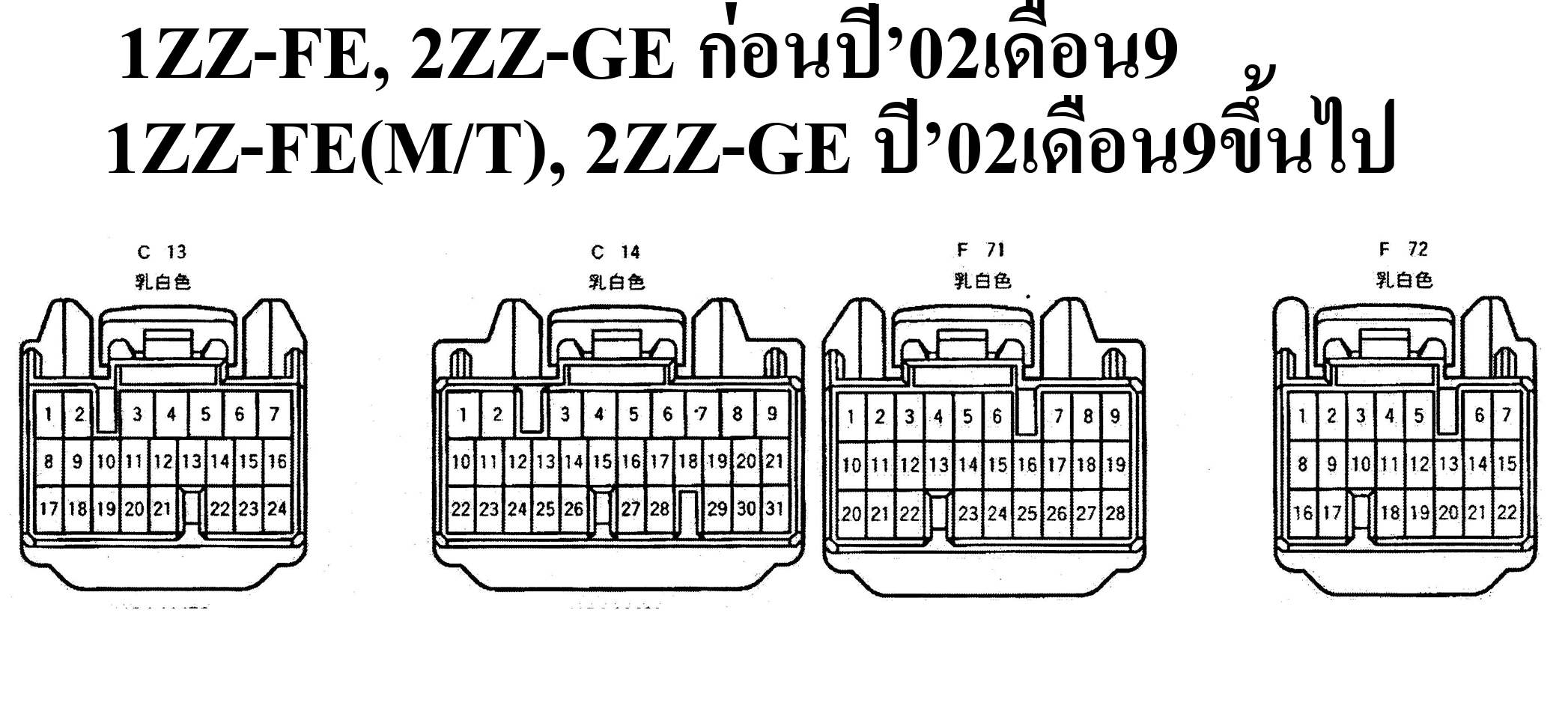

      : 1ZZ-FE ก่อนปี '02-9 ปลั๊ก 4 ปลั๊ก 3 ชั้น 24p 31p 28p 28p

      : 1ZZ-FE(A/T) ปี'02-9 ขึ้นไป ปลั๊ก 4 ปลั๊ก 4 ชั้น 34p 35p 35p 31p

               : 1ZZ-FE(M/T) ปี'02-9 ขึ้นไป  ปลั๊ก 4 ปลั๊ก 3 ชั้น 24p 31p 28p 28p

               : 2ZZ-GE ก่อนปี '02-9 ปลั๊ก 4 ปลั๊ก 3 ชั้น 24p 21p 28p 28p

               : 2ZZ-GE ปี'02-9 ขึ้นไป  ปลั๊ก 5 ปลั๊ก 3 ชั้น 31p 24p 17p 28p 22p

               : 3C-E   ก่อนปี '02-9 ปลั๊ก 4 ปลั๊ก 2ชั้น 16p 26p 22p 12p

               : 3C-E   ปี'02-9 ขึ้นไป ปลั๊ก 4 ปลั๊ก 2ชั้น 16p 26p 22p 12p

ตัวถัง (Body) : NZE12#, ZZE12#, CE121

ECM Part No. : 89666-12380

ประเภท : หนังสือ A4

ภาษา : ญี่ปุ่น

จำนวนหน้า : 438 หน้า

แพ็คเกจ : หนังสือ 1 เล่ม

ระบบปฏิบัติการที่รองรับ : -

รายละเอียด :

   วงจรไฟฟ้า (Wiring Diaram) รถยนต์ TOYOTA COROLLA FIEL 2000-8 ถึง 2004-4 ทั้งคัน

   สำหรับเดินสายไฟรถยนต์ญี่ปุ่นนำเข้า และเครื่องยนต์เซียงกง
