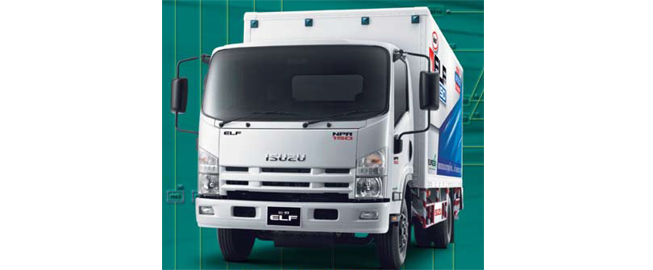

หนังสือ คู่มือซ่อม ผังวงจรไฟฟ้า (Wiring Diagram) รถบรรทุก ISUZU ELF ตระกูล N EURO2, EURO3 ( NLR, NMR, NPR, NQR ) ภาษาไทย

รหัสสินค้า : ISTH-009

รุ่น : หนังสือ คู่มือซ่อม ผังวงจรไฟฟ้า (Wiring Diagram) รถบรรทุก ISUZU ELF ตระกูล N EURO2, EURO3 ( NLR, NMR, NPR, NQR )

เครื่องยนต์ (Engine) : 4HK1-TC และ 4JJ1-TC (วงจรไฟฟ้าเครื่องยนต์ใช้ได้ทั้ง EURO2, EURO3)

ตัวถัง (Body) : ISUZU ELF ตระกูล N EURO2, EURO3 ( NLR, NMR, NPR, NQR )

ECM Part No. : -

ประเภท : หนังสือ A4

ภาษา : ไทย

จำนวนหน้า : 137 หน้า

แพ็คเกจ : หนังสือ 1 เล่ม

ระบบปฏิบัติการที่รองรับ : -

รายละเอียด :

   ระบบการเดินสายไฟ (วงจรไฟฟ้า Wiring Diagram)

     - อุปกรณ์ไฟฟ้า

     - รายละเอียดการทำงานของอุปกรณ์ไฟฟ้า

     - ส่วนประกอบของวงจรไฟฟ้า

     - ฟิวส์, ฟิวส์สายไฟ

     - รีเลย์

     - ไดโอด

     - ปลั๊กต่อ

     - การอ่านผังวงจรไฟฟ้า

     - ข้อควรคำนึงถึงสำหรับการทำงานกับอุปกรณ์ไฟฟ้า

     - อักษรย่อ

     - ฟิวส์, ขั้วต่อชนิดหลอมละลายได้ และฟิวส์เมน

     - รีเลย์

     - ไดโอด

     - ข้อมูลและข้อกำหนดที่สำคัญ

     - ตำแหน่งฟิวส์, ฟิวส์สายและฟิวส์สายไฟ

     - แหล่งจ่ายไฟ

     - ตำแหน่งรีเลย์

     - รายการรีเลย์

     - ตำแหน่งไดโอด

     - ตำแหน่งปลั๊กต่อที่กล่องต่อวงจรไฟฟ้าในห้องโดยสาร

     - ตำแหน่งปลั๊กต่อที่กล่องปลั๊กต่อรุ่น NLR, NMR, NQR

     - จุดลงกราวนด์ของวงจรกล่องควบคุม

     - ทางเดินมัดสายไฟ

     - ขอบเขตการสื่อสารควบคุม (CAN)

     - ระบบสตาร์ทและระบบไฟชาร์จ

     - แผงมิเตอร์หน้าปัดและไฟเตือน

     - ปลั๊กเชื่อมต่อข้อมูล (DLC)

     - กล่องควบคุมเครื่องยนต์ (ECM) 4HK1-TC และ 4JJ1-TC

     - ไฟใหญ่ (ฮาโลเจน)

     - ไฟตัดหมอก

     - ไฟหรี่

     - ไฟส่องมุม

     - ไฟส่องสว่าง / ไฟส่องป้ายทะเบียน

     - ไฟเบรก / ไฟท้าย

     - ไฟเลี้ยว / ไฟฉุกเฉิน

     - แตร

     - ออดเตือนถอยหลัง

     - ไฟถอยหลัง

     - ไฟถอย

     - ไฟหรี่หลังคา

     - ปัดน้ำฝนและฉีดน้ำล้างกระจก

     - วิทยุและที่จุดบุหรี่

     - ระบบปรับอากาศ

     - พีทีโอ

     - ตำแหน่งอุปกรณ์

     - รายการปลั๊กต่อ
