หนังสือ คู่มือซ่อมรถยนต์ Honda JAZZ GD 2003 ระบบส่งกำลัง ระบบพวงมาลัย (TH)

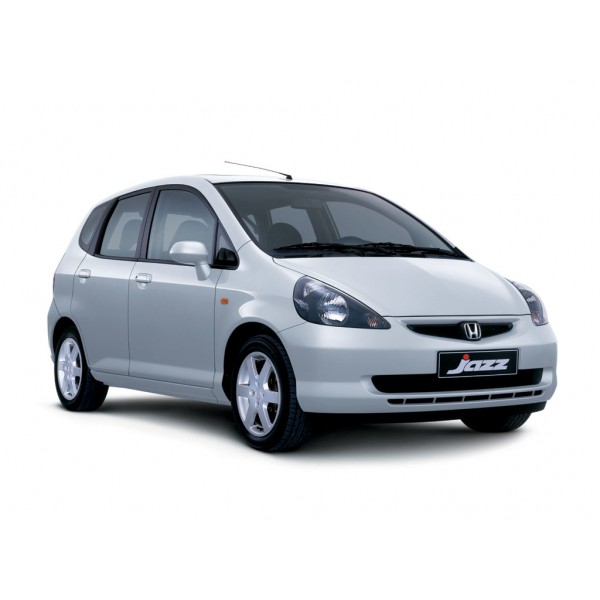

คู่มือซ่อมรถยนต์ Honda JAZZ GD 2003

รหัสสินค้า HDT-018

Body and Engine Type:

1. GD1:JAZZ/L13A1  เครื่องยนต์ 1.3 L SOHC i-VTEC

2. GD3:JAZZ/L15A1 L15A2 L15A4 เครื่องยนต์ 1.5 L SOHC i-VTEC

3. GE5:JAZZ/L12A1 L12A3 เครื่องยนต์ 1.2 L SOCH i-VTEC

***ด้วยเหตุผลบางประการ จำเป็นต้องลงรายละเอียดแต่เพียงบางส่วน และขอสงวนสิทธิ์ ไม่เสนอรูปตัวอย่างในคู่มือการซ่อมรุ่นนี้

เนื้อหา 300 หน้า

อธิบาย

"ระบบส่งกำลัง"

1. คลัตช์

   - ดัชนีแสดงตำแหน่งชิ้นส่วนอุปกรณ์

   - ขาคลัตช์และสวิทช์ตำแหน่งแป้นคลัตช์

   - การปรับตั้ง

   - การเปลี่ยนขาคลัตช์ ยางกันกระแทก ปั๊มคลัตช์ตัวบน

   - การโอเวอร์ฮอลปั๊มคลัตช์ตัวบน

   - การเปลี่ยนปั๊มคลัตช์ตัวล่าง

   - การโอเวอร์ฮอลปั๊มคลัตช์ตัวล่าง

   - การเปลี่ยนผ้าคลัตช์

2. เกียร์ธรรมดา

   - การตรวจสอบและการเปลี่ยนน้ำมันเกียร์

   - การทดสอบสวิทช์ไฟถอยหลัง

   - การถอดและติดตั้งชุดเกียร์ (ชุดส่งกำลัง)

   - การถอดแยกชิ้นส่วนชุดเกียร์

   - การตรวจสอบระยะห่างก้ามปูเฟืองเกียร์ถอยหลัง ระยะห่างคันเรือนเกียร์

   - การถอดแยกชิ้นส่วน/การประกอบชิ้นส่วนก้ามปูเฟืองเกียร์

   - การตรวจสอบระยะห่างของชุดเพลาหลัก

   - การประกอบเพลาหลัก

   - การตรวจสอบระยะห่างชุดเพลารอง

   - การถอดแยกชิ้นส่วนเพลารอง

   - การตรวจสอบเพลารอง

   - การประกอบชิ้นส่วนเพลารอง

   - การตรวจสอบและการประกอบชิ้นส่วนปลอกและดุมซิงโคร

   - การตรวจสอบแหวนและเฟืองซิงโคร

   - การเปลี่ยนตลับลูกปืนเพลาหลัก,ซีล,เพลารอง

   - การปรับตั้งระยะรุนเพลาหลัก

   - การประกอบชิ้นส่วนชุดเกียร์

   - การเปลี่ยนชุดกลไกเลื่อนเกียร์

3. เฟืองท้ายเกียร์ธรรมดา ( M/T Differential )

   - ดัชนีแสดงตำแหน่งชิ้นส่วนอุปกรณ์

   - การตรวจสอบระยะคลอน

   - การเปลี่ยนเฟืองท้าย,เสื้อเฟืองท้าย,ตลับลูกปืนเสื้อเฟืองท้าย,ซีล

   - การปรับตั้งระยะรุนเฟืองท้าย

4. เกียร์อัตโนมัติ ( CVT )

   - แนะนำการแก้ไขปัญหาทั่วไป

   - ดัชนีการแก้ปัญหา รหัส DTC / ตามอาการ

   - รายละเอียดระบบ

   - การแก้ปัญหา รหัส DTC

   - การทดลองขับ

   - การทดสอบความเร็วสตอล แรงดัน

   - การทดสอบวาล์วควบคุมแรงดันสตาร์ทคลัตช์

   - การทดสอบวาล์วควบคุมแรงดันพูลเลย์ขับ CVT พูลเลย์ตาม CVT

   - การเปลี่ยนตัวเลือนวาล์วควบคุม

   - การทดสอบโซลินอยด์ อินฮิบิเตอร์

   - การเปลี่ยนโซลินอยด์ อินฮิบิเตอร์,เซ็นเซอร์ความเร็วพูลเลย์ขับ CVT,

     เซ็นเซอร์ความเร็วพูลเลย์ตาม CVT,เซ็นเซอร์ความเร็ว CVT

   - วิธีการคาลิเบชั่นชุดสตาร์ทคลัตช์

   - การตรวจสอบระดับน้ำมันเกียร์

   - การเปลี่ยนน้ำมันเกียร์

   - การถอดเรือนเกียร์

   - การถอด / ประกอบแผ่นขับ

   - การประกอบเรือนเกียร์

   - การเปลี่ยนท่อระบายความร้อน

   - การถอด / ประกอบคันเลื่อนเกียร์

   - การถอดแยก / ประกอบชุดคันเลื่อนเกียร์

   - การปรับตั้งหน่วยควบคุม (ECM)

   - การเปลี่ยนสายเกียร์

   - การถอดแยกส่วนชุดเกียร์

   - การประกอบชุดเกียร์กลับคืน

4.1ไฟเตือนตำแหน่งเกียร์อัตโนมัติ

    - ดัชนีตำแหน่งอุปกรณ์

    - แผนผังวงจร

    - การแก้ไขวงจรสัญญาณไฟ D

    - การทดสอบสัญญาณไฟเข้า สวิทช์ตำแหน่งเกียร์

    - การเปลี่ยนสวิทช์ตำแหน่งเกียร์

    - การทดสอบและการเปลี่ยนสวิทช์หลัก (7 โหมด) และสวิทช์หลักที่พวงมาลัย

4.2 ระบบอินเตอร์ล็อกเกียร์อัตโนมัติ (รุ่น KU)

    - ดัชนีตำแหน่งอุปกรณ์

    - แผนผังวงจร

    - การแก้ปัญหาวงจรล็อกคันเลื่อนเกียร์ วงจรอินเตอร์ล็อกกุญแจ

    - การทดสอบโซลินอยด์ล็อกคันเลื่อนเกียร์

    - การเปลี่ยนโซลินอยด์ล็อกคันเลื่อนเกียร์

    - การทดสอบสวิทช์ล็อกเกียร์จอด

    - การทดสอบ / เปลี่ยนสวิทช์หลักเกียร์จอด

4.3 ตัวเรือนล้อช่วยแรง (รุ่น KU)

    - การเปลี่ยนกรองน้ำมันและโครงวาล์วหลัก

    - การตรวจสอบกรองน้ำมัน

    - การเปลี่ยนท่อน้ำมัน ปั๊มน้ำมัน

    - การประกอบวาล์วโครงวาล์ว

    - การถอดแยก / ตรวจสอบ / ประกอบโครงวาล์วหลัก

    - การเปลี่ยนลูกปืนเฟืองท้าย ซีลเพลาขับ

4.4 ฝาครอบท้าย (รุ่น KU)

    - การเปลี่ยนท่อส่งน้ำมัน ATF

4.5 การเปลี่ยนเสื้อท่อนกลาง (รุ่น KU)

    - การถอดแยก / ตรวจสอบ / ประกอบกลับ โครงวาล์วหลัก

4.6ตัวเรือนชุดเกียร์ (รุ่น KU)

    - การถอด / ประกอบชุดเพลาควบคุม ชุดแบริ่งเพลาพูลเลย์ตาม

    - การเปลี่ยนลูกปืนเฟืองท้าย

4.7 เพลาขับ (รุ่น KU)

    - การตรวจระยะเสื้อเฟืองแพลนเนตตารี่

4.8 คลัตช์เดินหน้า (รุ่น KU)

    - การตรวจสอบและการถอดแยกส่วน

4.9 เพลาขับตัวสุดท้าย (รุ่น KU)

    - การตรวจระยะรุนและการเลือกแผ่นซิมขนาด 25x35 mm.

4.10 เฟืองท้าย CVT (รุ่น KU)

    - การถอดแยกชิ้นส่วน / ตรวจสอบ / ประกอบกลับคืน

    - การตรวจสอบระยะคลอน

    - การเปลี่ยนเสื้อเฟืองท้าย / เฟืองท้าย ลูกปืนเสื้อเฟืองท้าย ซีลน้ำมัน

    - การตรวจสอบระยะห่างด้านข้างลูกปืนเสื้อเฟืองท้าย

5. ชุดเพลากลาง/เพลาขับ

    - การตรวจสอบเพลาขับ

    - การถอดเพลาขับ

    - การถอดแยกส่วนเพลาขับ

    - การประกอบชุดเพลาขับ

    - การติดตั้งเพลาขับ

"ระบบพวงมาลัย"

1.พวงมาลัยเพาเวอร์

   - ดัชนีแสดงตำแหน่งอุปกรณ์

   - ตรวจสอบระยะฟรีพวงมาลัย,ระบบผ่อนแรงพวงมาลัย,ข้อต่อ,กระปุกเฟืองพวงมาลัย

   - การถอดประกอบพวงมาลัย,แกนพวงมาลัย

   - การการตรวจสอบและปรับแต่งแกนพวงมาลัย,ข้อต่อพวงมาลัย

   - การเปลี่ยนตัวล็อกพวงมาลัย

   - การปรับตัวนำแร็ค

2.พวงมาลัยไฟฟ้า (EPS)

    - ดัชนีแสดงตำแหน่งอุปกรณ์

    - ข้อมูลการแก้ไขปัญหาทั่วไป

    - ดัชนีการแก้ไขปัญหาทั่วไป DTC

    - ดัชนีการแก้ไขปัญหาตามอาการ

    - รายละเอียดระบบ

    - แผนผังวงจร

    - การแก้ไขปัญหา DTC , วงจรไฟเตือน EPS

    - การถอด / ประกอบ กระปุกเฟืองพวงมาลัย
