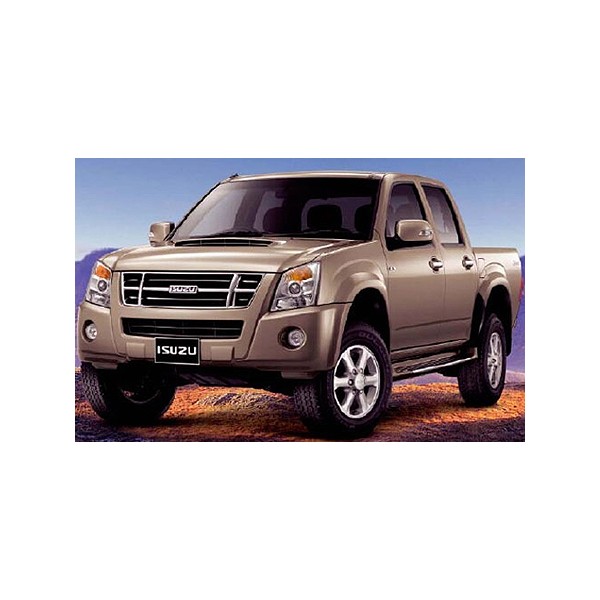

VDO สอนการวินิจฉัยปัญหาเครื่องยนต์ และอาการเครื่องยนต์ รุ่น 4JH1-T (TH)

VDO สอนการวินิจฉัยปัญหาเครื่องยนต์ และอาการเครื่องยนต์ รุ่น 4JH1-T

อธิบายเป็น VDO วินิจฉัยปัญหาต่างๆของเครื่องยนต์เเละมี VDO บอกอาการ ( TH )  รหัสสินค้า IS-031

1 แผนภูมิควบคุมการทำงานของเครื่องยนต์ดีเชล   4JH1-T

2หน้าที่การทำงานเซนเซอร์    (ด้าน  lnput  )

           TPS  -  เซนเซอร์ตำแหน่งลิ้นเร่ง

           MAP -  เซนเซอร์แรงดันอากาศท่อร่วมไอดี

           IAT -  เซนเซอร์อุณหภูมิอากาศท่อไอดี

           CKP  -  เซนเซอร์ตำแหน่งเพลาข้อเหวี่ยง

           ECT  -   เซนเซอร์ตำอุณหภูมิน้ำหล่อเย็นเครื่องยนต์

           FT  -  เซนเซอร์อุณหภูมิน้ำมันเชื้อเพลิง

           CMP  -  เซนเซอร์ตำแหน่งเพลาลูกเบี้ยวปั๊มน้ำมันเชื้อเพลิง

           VSS  -   เซนเซอร์ความเร็วรถ

           EGR  SENSOR  -  เซนเซอร์สูญญากาศของ  EGR  หรือ

EGRVACUUMSENSOR

           P  ROM   -   โปรแกมหน่วยความจำ

 3โมดุลควบคุบเครื่องยนต์    (กล่อง  ECM )

         - ติดอยูด้านบนของเครื่องยนต์

         - ECM  ทำหน้าทื่รับสัญญาณจากเซนเซอร์

         -ต่างๆที่ตรวจจับสภาพการทำงานของเครื่องยนต์

 4หน้าที่การทำงานของอุปกรณ์   (ด้าน  output)

          -VSA      วาล์สวิตซ์สูญญากาศ

          -EVRV     วาล์ไฟฟ้าควบคุมสูญญากาศ

          -EDU       หน่วยการขับเครื่องยนต์

          -SPV        วาล์ควบคุมปริมาณการฉีดน้ำมันเชื้อเพลิง

           -TCV       วาล์ควบคุมองศาการฉีดน้ำมันเชื้อเพลิง

 5การวินิจฉัยปัญหาเครื่องยนต์ดีเชล

   - DTC  P0105

   - DTC  P0110

   - DTC  P0115

   - DTC  P0180

   - DTC  P0216

   - DTC  P0251

   - DTC  P0335

   - DTC  P0370

   - DTC  P0400

   - DTC  P0405

   - DTC  P0500

   - DTC  P0505

   - DTC  P0560

   - DTC  P0601

   - DTC  P1120

   - DTC  P1122

   - DTC  P1404

   - DTC  P1405

   - DTC  P1589

   - DTC  P1620

   - DTC  P1625

   - DTC  P1630

   - DTC  P1631

   - DTC  P1635

   - DTC  P1651

   - DTC  P1662

   - DOC  P1690
